یکی از مهم‌ترین مراحل در اجرای بتن‌ریزی، ویبره زدن بتن است که نقش کلیدی در افزایش کیفیت، استحکام و دوام سازه‌های بتنی دارد. ویبره زدن فرآیندی است که برای حذف حباب‌های هوا و آب اضافی از بتن تازه اجرا شده انجام می‌شود. وجود حباب‌های هوا در بتن باعث کاهش چگالی و مقاومت فشاری بتن شده و می‌تواند منجر به ایجاد ترک‌های سطحی و عمیق در طول زمان شود. از طرف دیگر، آب اضافی در ترکیب بتن می‌تواند موجب ضعف ساختاری و کاهش یکپارچگی بتن گردد. به همین دلیل، انجام ویبره بتن به شکل صحیح و در زمان مناسب، تأثیر مستقیمی بر کیفیت نهایی بتن دارد.
آیا ویبره زدن بتن همیشه ضروری است؟ این سؤالی است که بسیاری از مهندسان و مجریان بتن‌ریزی مطرح می‌کنند. در بیشتر موارد، برای دستیابی به بتنی متراکم، مقاوم و بدون نقص، ویبره زدن یک مرحله ضروری است، مگر در مواردی که از بتن خودمتراکم (Self-Compacting Concrete) استفاده شود که به صورت طبیعی و بدون نیاز به ویبره، به چگالی لازم می‌رسد.
علاوه بر استفاده از ویبراتورهای داخلی و خارجی، در برخی موارد می‌توان از روش‌های جایگزین برای افزایش تراکم بتن استفاده کرد. به عنوان مثال، در بتن‌ریزی‌های کوچک، می‌توان با استفاده از شمشه دستی یا چکش بتن، سطح بتن را ضربه زد تا هوای محبوس خارج شود. همچنین در پروژه‌هایی که از رولر اسکریدر استفاده می‌شود، این دستگاه با فشرده‌سازی سطح بتن و خروج آب اضافی، اثر مشابهی با ویبره ایجاد می‌کند.
در این مقاله، به تمامی سؤالات و ابهاماتی که ممکن است در مورد ویبره زدن بتن داشته باشید، پاسخ خواهیم داد. این راهنما شامل نکاتی درباره اهمیت ویبره زدن، روش‌های صحیح اجرای ویبره، تجهیزات مورد نیاز و ۵ نکته کلیدی برای دستیابی به بتن قوی‌تر و متراکم‌تر خواهد بود. اگر قصد دارید که در پروژه‌های بتنی خود، از تکنیک‌های صحیح برای افزایش استحکام و دوام سازه استفاده کنید، مطالعه این مقاله می‌تواند اطلاعات ارزشمندی در اختیار شما قرار دهد.
فرآیند ویبره زدن بتن و نکات کلیدی برای اجرای صحیح آن
ویبره زدن بتن یکی از مهم‌ترین مراحل در فرآیند بتن‌ریزی است که به متراکم‌سازی بتن کمک می‌کند و باعث افزایش مقاومت و دوام آن می‌شود. این فرآیند باید به‌درستی انجام شود تا از ایجاد حفره‌های هوایی، عدم یکنواختی سطح و کاهش استحکام سازه جلوگیری شود. در ادامه، مراحل اصلی اجرای ویبره بتن، روش صحیح کار با ویبراتور و نکات کلیدی برای بهبود کیفیت بتن توضیح داده می‌شود.
بررسی قوام و روان بودن بتن پیش از ویبره زدن
پیش از شروع عملیات ویبره، باید از قوام و روان بودن مناسب بتن اطمینان حاصل کرد. اگر بتن بیش از حد خشک باشد، هوای محبوس در آن باقی می‌ماند و ویبره زدن تأثیر مطلوبی نخواهد داشت. در مقابل، اگر بتن بیش از حد روان باشد، ممکن است دچار جداشدگی سنگدانه‌ها شود و ساختار آن یکپارچگی خود را از دست بدهد. بنابراین، ارزیابی اولیه‌ی ترکیب بتن یک گام حیاتی در فرآیند ویبره‌زنی است.
روش صحیح فروبردن ویبراتور داخلی
برای ویبره کردن بتن، ویبراتور باید به‌آرامی درون بتن تازه ریخته‌شده قرار گیرد. نکته‌ی مهم این است که ویبراتور نباید با فشار و سرعت زیاد وارد بتن شود، بلکه باید به‌صورت طبیعی و تحت تأثیر وزن خود در بتن فرو رود. این کار باعث جلوگیری از ایجاد حفره‌های ناخواسته و ترک‌های داخلی در بتن می‌شود.
مدت زمان ویبره زدن در هر نقطه
زمان مناسب برای نگه داشتن ویبراتور در هر نقطه از بتن بین ۵ تا ۱۵ ثانیه است. این مدت زمانی بستگی به مشاهده‌ی حباب‌های هوا دارد. زمانی که حباب‌ها از سطح بتن خارج شده و یک لایه‌ی نازک از شیرابه روی سطح بتن تشکیل شود، نشان‌دهنده‌ی این است که ویبره‌زنی در آن بخش به‌درستی انجام شده و می‌توان ویبراتور را به محل دیگری منتقل کرد.
روش صحیح خارج کردن ویبراتور از بتن
یکی از رایج‌ترین اشتباهاتی که در ویبره‌زدن بتن اتفاق می‌افتد، خارج کردن سریع ویبراتور است. این کار می‌تواند باعث ایجاد حفره‌های داخلی و ضعف ساختاری بتن شود. بنابراین، ویبراتور باید با سرعتی حدود ۱۰۰ میلی‌متر در ثانیه از بتن بیرون آورده شود تا بتن فرصت کافی برای پر شدن جای آن را داشته باشد. پس از خارج کردن ویبراتور، باید آن را در فاصله‌ی ۵۰۰ میلی‌متری از نقطه‌ی قبلی مجدداً در بتن فرو برد. این کار باعث همپوشانی ارتعاشات و اطمینان از یکنواختی بتن می‌شود.
بررسی میزان تراکم بتن پس از ویبره‌زنی
پس از تکمیل فرآیند ویبره‌زنی، باید تراکم بتن بررسی شود. اگر روی سطح بتن یک لایه‌ی نازک از شیرابه مشاهده شد و دیگر حبابی از بتن خارج نشد، نشان‌دهنده‌ی تراکم مناسب بتن است. در غیر این صورت، ممکن است ویبره‌زنی به‌درستی انجام نشده باشد و نیاز به تکرار عملیات در آن ناحیه وجود داشته باشد.
در ادامه مقاله اشتباهات رایج ویبره کردن بتن را خواهیم گفت اما دو خطای رایج در فرآیند ویبره‌زنی وجود دارد که می‌تواند کیفیت نهایی بتن را به‌شدت تحت تأثیر قرار دهد. که نیاز به تاکید بیشتر دارد.

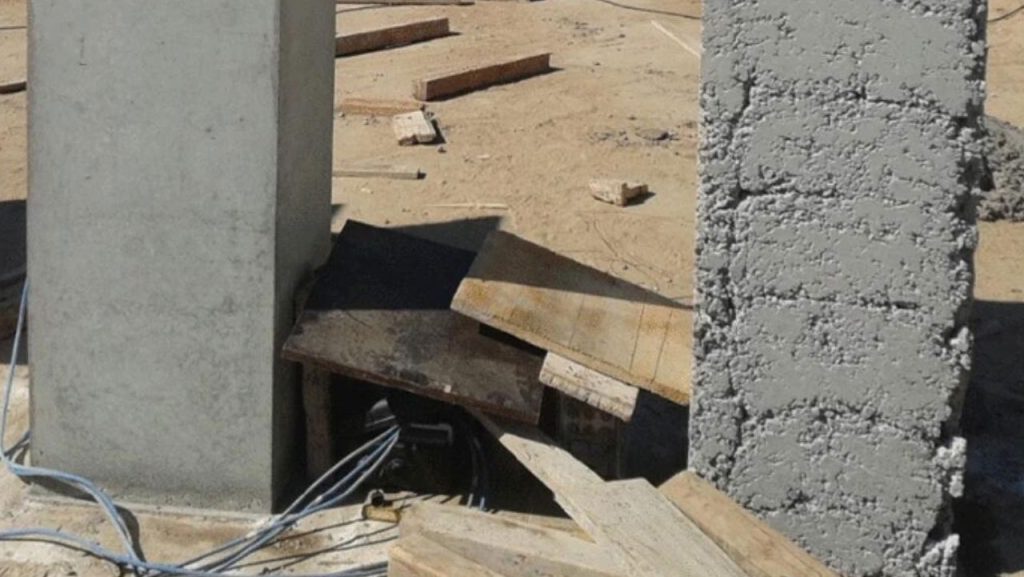

- کم‌بودن میزان ویبره: اگر مدت زمان ویبره‌زدن یا تعداد دفعات آن کافی نباشد، بتن به‌درستی متراکم نشده و سنگدانه‌ها در سطح باقی می‌مانند. در نتیجه، پس از خشک شدن، سطح بتن ناهموار شده و مقاومت نهایی کاهش می‌یابد.

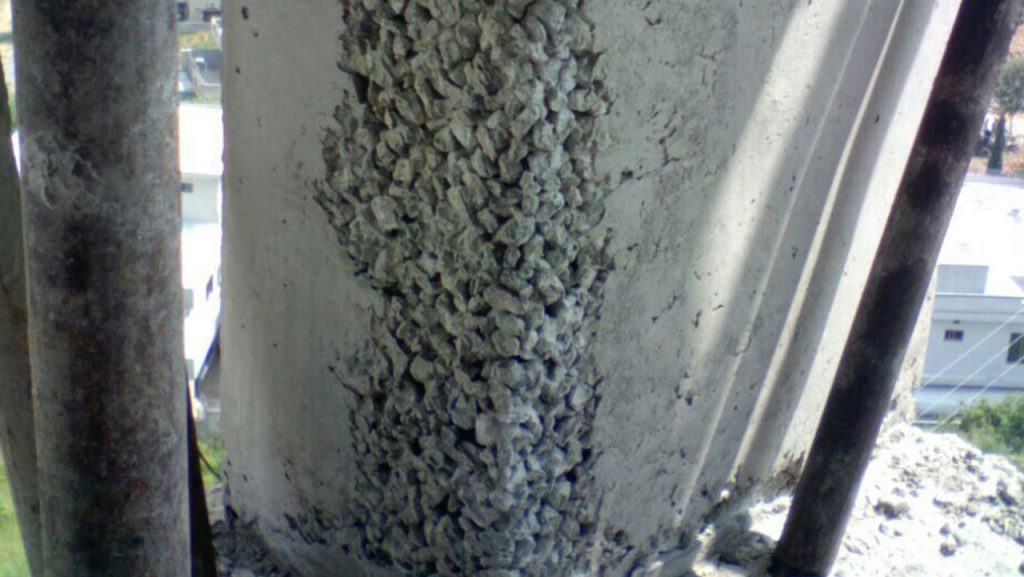

- بیش‌ازحد ویبره زدن بتن: از طرف دیگر، اگر بتن بیش از حد نیاز ویبره شود، سنگدانه‌های آن به سمت پایین حرکت می‌کنند و باعث ایجاد جدایش سنگدانه‌ها (Segregation) می‌شوند. این پدیده باعث می‌شود که نسبت آب به سیمان در بخش‌های مختلف بتن تغییر کرده و در نتیجه، استحکام سازه کاهش یابد.
برای جلوگیری از این مشکلات، توصیه می‌شود که ویبره‌زدن بتن با دقت و بر اساس دستورالعمل‌های استاندارد انجام شود تا بتن حداکثر مقاومت و دوام ممکن را داشته باشد.
۵ نکته‌ی کلیدی برای ویبره‌زدن صحیح بتن (به صورت خلاصه)
۱. همپوشانی مناسب در نقاط ویبره‌زنی: هنگام جابجایی ویبراتور، باید شعاع ارتعاش نقطه‌ی جدید، حداقل ۴ برابر قطر سر ویبراتور با نقطه‌ی قبلی همپوشانی داشته باشد تا از ایجاد نقاط ضعیف در بتن جلوگیری شود.
۲. فرو بردن کامل ویبراتور: سر ویبراتور باید کاملاً در بتن فرو رود و حداقل ۵ ثانیه در هر نقطه نگه داشته شود تا تمامی هوای محبوس از بتن خارج شود.
۳. روشن نکردن ویبراتور قبل از ورود به بتن: ویبراتور باید بعد از ورود کامل به بتن روشن شود، زیرا روشن بودن ویبراتور قبل از ورود، می‌تواند منجر به پخش شدن بیش از حد سیمان و جداشدگی مواد شود.
۴. خارج کردن آهسته و کنترل‌شده ویبراتور: ویبراتور باید با سرعت حداکثر ۳ اینچ در ثانیه از بتن خارج شود تا بتن بتواند جای خالی را پر کرده و تراکم یکنواختی ایجاد کند.
۵. بررسی ویژگی‌های بتن قبل از ویبره‌زدن: هر نوع بتن ویژگی‌های خاص خود را دارد. بنابراین، قبل از شروع ویبره‌زدن، باید نسبت‌های اختلاط، میزان روانی و نوع بتن مورد بررسی قرار گیرد تا بهترین روش ویبره انتخاب شود.
با رعایت این نکات و اجرای صحیح عملیات ویبره‌زنی، می‌توان به بتنی یکنواخت، مقاوم و بدون نقص دست یافت. این روش نه‌تنها باعث افزایش دوام بتن در طولانی‌مدت می‌شود، بلکه از ایجاد ترک، جدایش مواد و سایر عیوب رایج در سازه‌های بتنی جلوگیری خواهد کرد.
نکات مهم در انتخاب و استفاده از ابزارهای ویبره بتن
استفاده صحیح از ابزارهای ویبره بتن نه تنها باعث افزایش کیفیت نهایی بتن می‌شود، بلکه از بروز مشکلاتی مانند ترک خوردگی، حفره‌های هوا و جداشدگی مواد نیز جلوگیری می‌کند. در این بخش، به بررسی مهم‌ترین نکات در انتخاب و استفاده از این ابزارها می‌پردازیم.
۱. انتخاب نوع مناسب ویبراتور بتن
ابزارهای ویبره بتن در انواع مختلفی مانند ویبراتورهای داخلی، سطحی و قالبی دسته‌بندی می‌شوند. انتخاب نوع مناسب بستگی به نوع پروژه، حجم بتن‌ریزی و شرایط کاری دارد.
ویبراتور داخلی
ویبراتورهای داخلی رایج‌ترین ابزارهای ویبره بتن هستند و معمولاً برای متراکم‌سازی بتن در سازه‌هایی مانند ستون‌ها، دیوارها و فونداسیون‌ها مورد استفاده قرار می‌گیرند. این دستگاه‌ها دارای یک شیلنگ ارتعاشی هستند که درون بتن قرار گرفته و باعث خروج حباب‌های هوا و بهبود یکنواختی بتن می‌شود. برخی ویژگی‌های این ابزار عبارتند از:
- قابلیت حمل و نقل آسان
- امکان استفاده در پروژه‌های کوچک و بزرگ
- تأثیرگذاری مستقیم بر روی انسجام و تراکم بتن
ویبراتور سطحی
ویبراتورهای سطحی بیشتر برای بتن‌ریزی کف‌ها و سطوح گسترده مانند دال‌های بتنی استفاده می‌شوند. این نوع ویبراتورها شامل دستگاه‌هایی مانند ویبراتور توری، ماله ویبره‌ای و شمشه ویبره‌ای هستند که به افزایش تراکم بتن در سطح و جلوگیری از تشکیل ترک‌های سطحی کمک می‌کنند.
ویبراتور قالبی
این نوع ویبراتورها برای قالب‌های بتنی پیش‌ساخته و پروژه‌های خاص که نیاز به تراکم بتن در داخل قالب دارند، استفاده می‌شوند. ویبراتورهای قالبی معمولاً روی سطح خارجی قالب‌ها نصب شده و با ایجاد ارتعاش، باعث خروج حباب‌های هوا و بهبود کیفیت بتن می‌شوند.
2. توجه به فرکانس و دامنه ارتعاش ویبراتور
یکی از مهم‌ترین عواملی که در عملکرد ویبراتور بتن تأثیر دارد، فرکانس و دامنه ارتعاش آن است. در انتخاب ویبراتور مناسب باید به نکات زیر توجه کرد:
- فرکانس بالا (حدود ۱۰,۰۰۰ تا ۱۵,۰۰۰ ارتعاش در دقیقه) برای بتن‌های با اسلامپ پایین و تراکم بالا مناسب است.
- دامنه ارتعاش کمتر برای بتن‌های حساس و دارای روانی بالا بهتر است.
- استفاده از ویبراتورهای با فرکانس و دامنه نامناسب ممکن است باعث ایجاد مشکلاتی مانند جداشدگی سنگدانه‌ها یا عدم تراکم کافی بتن شود.
۳. روش‌های صحیح استفاده از ویبراتور بتن
برای به دست آوردن بهترین نتیجه از ابزارهای ویبره بتن، رعایت نکات اجرایی زیر ضروری است:
روش صحیح فرو بردن و خارج کردن ویبراتور داخلی
- فرو بردن عمودی و بدون فشار زیاد: ویبراتور باید به‌صورت عمودی و بدون فشار اضافی وارد بتن شود تا از ایجاد جدایش دانه‌ها جلوگیری شود.
- نگه داشتن در هر نقطه به مدت ۵ تا ۱۵ ثانیه: این کار به خروج حباب‌های هوا و افزایش تراکم کمک می‌کند.
- خارج کردن تدریجی و کنترل‌شده: خارج کردن ویبراتور باید به‌صورت آهسته انجام شود تا جای آن به‌درستی با بتن پر شود و حفره‌ای باقی نماند.
فاصله‌گذاری مناسب بین نقاط ویبره
برای دستیابی به تراکم یکنواخت، باید نقاط ویبره با فاصله مناسب انتخاب شوند. معمولاً فاصله‌ی هر نقطه‌ی ویبره از نقطه‌ی قبلی باید ۴ تا ۶ برابر قطر سر ویبراتور باشد. عدم رعایت این نکته ممکن است باعث ایجاد حفره‌های هوا در برخی نقاط و یا بالعکس، افزایش بیش از حد تراکم در سایر نقاط شود.
توجه به میزان روان بودن بتن
بتن‌هایی که دارای روانی بالا هستند، به زمان ویبره کمتری نیاز دارند، درحالی‌که بتن‌های کم‌اسلامپ نیازمند زمان بیشتری برای ویبره‌زدن هستند. برای بتن‌های خشک، استفاده از ویبراتورهای قوی‌تر و با دامنه‌ی ارتعاش بیشتر توصیه می‌شود.
۴. نگهداری و بررسی سلامت ویبراتور بتن
یکی از عواملی که می‌تواند در افزایش عمر مفید ویبراتور و بهبود عملکرد آن نقش داشته باشد، نگهداری صحیح و انجام بررسی‌های دوره‌ای است. در این راستا، موارد زیر باید رعایت شوند:
- بررسی سلامت شیلنگ و سر ویبراتور پیش از هر استفاده
- تمیز کردن دستگاه بعد از هر بار استفاده برای جلوگیری از تجمع بتن خشک‌شده
- روغن‌کاری قطعات متحرک برای کاهش اصطکاک و افزایش طول عمر دستگاه
- بررسی کابل‌ها و اتصالات الکتریکی در ویبراتورهای برقی جهت جلوگیری از اتصالی و افزایش ایمنی
استفاده‌ی صحیح از ابزارهای ویبره بتن، تأثیر مستقیمی بر کیفیت نهایی سازه دارد. انتخاب نوع مناسب ویبراتور بر اساس نیاز پروژه، رعایت روش‌های صحیح در هنگام ویبره‌زدن و نگهداری منظم تجهیزات، از جمله اقداماتی هستند که می‌توانند کیفیت بتن را افزایش داده و از مشکلاتی مانند ترک‌خوردگی، کاهش استحکام و ایجاد حفره‌های هوا جلوگیری کنند. بنابراین، در تمامی مراحل بتن‌ریزی باید به این نکات توجه ویژه‌ای داشت تا سازه‌ای مقاوم، یکنواخت و با دوام بالا ایجاد شود.
اشتباهات رایج در لرزش بتن که باید از آن‌ها اجتناب کرد
لرزش‌دهنده‌های بتن ابزارهایی هستند که به راحتی قابل استفاده هستند، اما اگر به طور نادرست یا بی‌دقت از آن‌ها استفاده شود، ممکن است اشتباهاتی هزینه‌بر، آسیب به دستگاه و کاهش بهره‌وری را به همراه داشته باشد. این اشتباهات می‌توانند منجر به ایجاد حفره‌های سطحی، جدا شدن آب، تشکیل منافذ هوا یا کانال‌های ملات شوند که در نهایت موجب ضعف در محصول نهایی می‌شود. در برخی موارد، ممکن است مجبور به ریختن دوباره بخش‌هایی از بتن شوید که زمان و هزینه زیادی را از شما می‌گیرد. در برخی دیگر از موارد، مشکلات تنها جنبه ظاهری دارند، اما در هر صورت کیفیت نهایی بتن تحت تأثیر قرار می‌گیرد.
برای جلوگیری از این مشکلات، بهتر است که آموزش‌های لازم در مورد استفاده صحیح از لرزش‌دهنده بتن را به تیم خود ارائه دهید. عواملی که می‌توانند بر کیفیت نهایی تأثیر بگذارند، به راحتی قابل اجتناب هستند، فقط کافی است که از تولیدکنندگان دستگاه درخواست آموزش و راهنمایی کنید. در اینجا به چند اشتباه رایج در استفاده از لرزش‌دهنده‌های بتن اشاره می‌کنیم که با آموزش صحیح، می‌توان از آن‌ها جلوگیری کرد:
انتخاب اندازه نامناسب سر لرزش‌دهنده
استراتژی لرزش بتن به نوع بتنی که با آن کار می‌کنید بستگی دارد. یکی از عوامل مهم در انتخاب سر لرزش‌دهنده، فضای موجود برای وارد کردن دستگاه است. عرض دیوارهای قالب و فاصله میلگردها می‌توانند تأثیر زیادی بر اندازه سر لرزش‌دهنده داشته باشند. برای قالب‌های کم عمق یا فاصله کم میلگردها، از سر لرزش‌دهنده کوچکتر استفاده کنید. برای قالب‌های وسیع‌تر، بهتر است از سر لرزش‌دهنده بزرگتر استفاده کنید. شعاع تأثیر لرزش‌دهنده معمولاً 3 تا 4 برابر قطر سر دستگاه است، بنابراین از این معیار می‌توانید برای تنظیم فاصله وارد کردن دستگاه و لرزش صحیح استفاده کنید.
استفاده از فرکانس بیش از حد بالا
هر لرزش‌دهنده یک فرکانس بهینه دارد که برای کسب بهترین نتایج باید از آن استفاده کرد. انتخاب فرکانس مناسب باعث می‌شود تا تراکم بتن به درستی انجام شود و جدا شدن آب از سطح بتن کاهش یابد. لرزش‌دهنده‌های جدید مانند Control Speed Vibrator (CSV) این مشکل رایج را حل کرده‌اند. با انتخاب فرکانس‌های مناسب (6,000، 8,000 و 10,500 ویبره در دقیقه)، این دستگاه‌ها می‌توانند فرکانس را به صورت خودکار تنظیم کرده و تراکم مناسب بتن را در تمامی مراحل حفظ کنند.
لرزش بیش از حد یا ناکافی بتن
اگر زمان لرزش بتن کافی نباشد، از فواید کامل لرزش بهره‌مند نخواهید شد. در مقابل، اگر بتن برای مدت طولانی لرزش داده شود، مخلوط جدا شده و آب به سطح می‌آید. هر دو حالت باعث کاهش مقاومت بتن می‌شوند. اگر در هنگام برداشتن لرزش‌دهنده، حباب‌هایی هنوز به سطح می‌آیند، این نشان‌دهنده نیاز به لرزش بیشتر است.
وارد کردن نادرست دستگاه
نباید لرزش‌دهنده را از میان بتن بکشید. کشیدن دستگاه باعث ایجاد کانال‌های ملات می‌شود که موجب ضعیف شدن بتن خواهد شد. بهتر است دستگاه را به طور عمودی وارد کرده و بیرون بیاورید یا تا حد ممکن به عمودی نزدیک باشد. وارد کردن دستگاه به صورت زاویه‌دار نه تنها می‌تواند باعث آسیب به لرزش‌دهنده شود بلکه کارایی دستگاه را نیز کاهش می‌دهد.
برخورد با میلگرد
برای جلوگیری از آسیب به میلگردها یا تقویت‌کننده‌ها، باید مراقب باشید که لرزش‌دهنده با آن‌ها برخورد نکند. برخورد دستگاه با میلگرد می‌تواند باعث از بین رفتن اتصال میلگردها با لایه‌های قبلی بتن سفت‌شده شود که در نهایت به ضعف سازه منجر خواهد شد.
عدم داشتن تجهیزات پشتیبان
اگر لرزش‌دهنده بتن خراب شود و دستگاه پشتیبان نداشته باشید، زمان زیادی از دست خواهید داد تا دستگاه جدیدی تهیه کنید و بتن ممکن است تا زمان تعمیر دستگاه در قالب سخت شود. بنابراین بهتر است که همیشه یک دستگاه پشتیبان به همراه داشته باشید. لرزش‌دهنده‌ها فضای کمی می‌گیرند و حمل آن‌ها آسان است، بنابراین می‌توانید به راحتی یک دستگاه پشتیبان را در محل کار خود نگه دارید تا در صورت نیاز از آن استفاده کنید.
در تمام این شش اشتباه رایج، هدف جلوگیری از ضعف بتن است. با اجتناب از این اشتباهات، بتن شما مقاوم و ساختاری مستحکم خواهد داشت و در نتیجه اعتبار شما در صنعت ساخت و ساز تقویت می‌شود.
نتیجه گیری
ویبره زدن بتن یکی از مهم‌ترین مراحل در فرآیند بتن‌ریزی است که تأثیر زیادی بر کیفیت، استحکام و دوام سازه‌های بتنی دارد. این فرایند باعث حذف حباب‌های هوا و آب اضافی از بتن می‌شود و به افزایش چگالی و یکنواختی آن کمک می‌کند. انجام صحیح ویبره زدن به‌ویژه از نظر مدت زمان و روش استفاده از ابزارها، نقش کلیدی در جلوگیری از مشکلاتی همچون ترک‌های سطحی، جدایش سنگدانه‌ها و کاهش استحکام بتن ایفا می‌کند.
با رعایت نکات کلیدی مانند انتخاب ویبراتور مناسب، بررسی ویژگی‌های بتن پیش از ویبره، و توجه به زمان و روش‌های صحیح برای فرو بردن و خارج کردن ویبراتور، می‌توان به بتن مقاوم‌تر، یکنواخت‌تر و بدون نقص دست یافت. این کار نه‌تنها به بهبود کیفیت بتن در پروژه‌های مختلف کمک می‌کند، بلکه باعث افزایش طول عمر و ایمنی سازه‌ها در برابر عوامل محیطی و تنش‌های فیزیکی می‌شود. بنابراین، استفاده از ویبره‌زنی صحیح و توجه به جزئیات این فرآیند، برای دستیابی به سازه‌های بتنی با کیفیت بالا و دوام بیشتر، ضروری است.
