سختی و مقاومت در مهندسی سازه: دو مفهوم کلیدی با تفاوت‌های اساسی

در دنیای مهندسی سازه، دو مفهوم سختی (Stiffness) و مقاومت (Strength) اگرچه گاهی به جای هم استفاده می‌شوند، اما در واقعیت تفاوت‌های بنیادینی با یکدیگر دارند. درک صحیح این تفاوت‌ها نه تنها برای مهندسان سازه ضروری است، بلکه پایه و اساس طراحی ایمن و بهینه سازه‌ها محسوب می‌شود.

سختی به توانایی یک عضو سازه‌ای در مقاومت در برابر تغییر شکل تحت بارهای وارده اشاره دارد. از دیدگاه ریاضی، سختی نسبت نیروی اعمال شده به تغییر شکل ایجاد شده است (k = F/δ). هرچه یک عضو سخت‌تر باشد، تحت بار معین تغییر شکل کمتری خواهد داشت. این ویژگی به خصوص در کنترل تغییر شکل‌های سازه تحت بارهای سرویس بسیار حائز اهمیت است. به عنوان مثال، در طراحی ساختمان‌های بلند، سختی کافی برای محدود کردن تغییر شکل‌های جانبی ناشی از باد یا زلزله ضروری است.

از سوی دیگر، مقاومت به حداکثر توانایی یک عضو در تحمل بار قبل از رسیدن به حالت گسیختگی گفته می‌شود. مقاومت یک خاصیت ماده است که معمولاً با مقاومت تسلیم (نقطه‌ای که در آن تغییر شکل پلاستیک آغاز می‌شود) و مقاومت نهایی (حداکثر تحمل بار) بیان می‌گردد. در طراحی سازه‌ها، اطمینان از کفایت مقاومت اعضا برای تحمل بارهای حدی از اهمیت حیاتی برخوردار است.

تفاوت کلیدی بین این دو مفهوم در این است که سختی به تغییر شکل مربوط می‌شود، در حالی که مقاومت به گسیختگی ارتباط دارد. یک ماده ممکن است مقاومت بالایی داشته باشد (یعنی تحت بار زیاد نشکند) اما سختی کمی داشته باشد (یعنی تغییر شکل زیادی بدهد). برعکس، ماده‌ای ممکن است سخت باشد (تغییر شکل کمی بدهد) اما مقاومت کمی داشته باشد (زود بشکند).

برای درک بهتر این تفاوت، می‌توان به مثال یک تیر فولادی و یک تیر لاستیکی اشاره کرد. تیر فولادی هم سختی بالا و هم مقاومت بالایی دارد، در حالی که تیر لاستیکی ممکن است مقاومت خوبی در برابر پارگی داشته باشد (مقاومت بالا)، اما به راحتی تحت بار خم می‌شود (سختی پایین). این مثال به خوبی نشان می‌دهد که چرا در طراحی سازه‌ها باید هر دو ویژگی به دقت مورد توجه قرار گیرند.

در طراحی سازه‌های لرزه‌ای، این تفاوت اهمیت دوچندان پیدا می‌کند. یک سازه باید از یک سو به اندازه کافی سخت باشد تا تغییر شکل‌های بیش از حد تحت بارهای دینامیکی را محدود کند، و از سوی دیگر باید مقاومت و شکل‌پذیری کافی برای جذب انرژی زلزله بدون گسیختگی داشته باشد. این تعادل ظریف بین سختی و مقاومت است که هنر مهندسی سازه را شکل می‌دهد.

در نهایت، باید توجه داشت که اگرچه این دو مفهوم متفاوت هستند، اما در عمل به هم مرتبطند. انتخاب مصالح، ابعاد اعضا و سیستم‌های سازه‌ای همگی بر هر دو ویژگی تأثیر می‌گذارند. یک مهندس خبره باید بتواند با درک صحیح از این مفاهیم، سازه‌هایی طراحی کند که هم از نظر عملکرد تحت بارهای سرویس (سختی) و هم از نظر ایمنی تحت بارهای حدی (مقاومت) رفتار مطلوبی از خود نشان دهند.

مفهوم بنیادی سختی در مهندسی سازه و نقش حیاتی آن در رفتار سازه‌ها

سختی به عنوان یکی از ارکان اساسی مهندسی سازه، تعیین‌کننده اصلی چگونگی واکنش اعضای سازه‌ای در برابر بارهای وارده است. این مفهوم که از ترکیب دو ویژگی ماده و هندسه نشأت می‌گیرد، در واقع بیانگر مقاومت سازه در برابر تغییر شکل است. مدول یانگ (E) به عنوان معیار سنجش سختی ذاتی ماده و ممان اینرسی (I) به عنوان شاخصی از مقاومت هندسی مقطع، در کنار هم مفهوم کامل سختی (EI) را شکل می‌دهند.

در عمل، سختی نقش تعیین‌کننده‌ای در توزیع بارها بین اعضای سازه ایفا می‌کند. برای درک ملموس این موضوع، تصور کنید در یک ساختمان بتنی، دو ستون با مشخصات ماده یکسان اما ابعاد متفاوت وجود دارند. با وجود یکسان بودن کیفیت بتن در هر دو ستون، ستونی که سطح مقطع بزرگتری دارد و در نتیجه ممان اینرسی بالاتری نشان می‌دهد، به طور طبیعی سهم بیشتری از بارهای وارده را به خود اختصاص خواهد داد. این پدیده به وضوح نشان می‌دهد که سختی عامل کلیدی در نحوه توزیع نیروها در سیستم‌های سازه‌ای است.

با این حال، باید توجه داشت که اگرچه سختی پارامتر اصلی در توزیع بار محسوب می‌شود، اما عوامل دیگری همچون شرایط تکیه‌گاهی نیز تأثیر قابل توجهی بر این فرآیند دارند. به عنوان مثال، تغییر در نوع اتصالات (گیردار در مقابل مفصلی) می‌تواند به میزان قابل توجهی رفتار باربری عضو و در نتیجه توزیع کلی بارها در سازه را دگرگون کند. این پیچیدگی‌ها موجب می‌شود که مهندسان سازه در طراحی‌های خود به دقت به محاسبه و کنترل سختی اعضا بپردازند.

در طراحی‌های حرفه‌ای، درک عمیق از مفهوم سختی و عوامل مؤثر بر آن، امکان ایجاد سیستم‌های سازه‌ای کارآمد را فراهم می‌آورد. این دانش به مهندسان کمک می‌کند تا با تنظیم مناسب سختی اعضا، هم از عملکرد مطلوب سازه تحت بارهای معمول اطمینان حاصل کنند و هم از ایمنی کافی تحت بارهای آن مطمئن شوند. به ویژه در سازه‌های حساس مانند ساختمان‌های بلند یا پل‌های بزرگ، مدیریت دقیق سختی اعضا می‌تواند تفاوت بین یک طراحی موفق و ناموفق را مشخص کند.

محاسبه سختی

سختی (K) به عنوان توانایی یک ماده در توزیع بار و مقاومت در برابر تغییر شکل تعریف می‌شود. از دیدگاه ریاضی، سختی نسبت نیروی اعمال شده به تغییر شکل ایجاد شده است

نیرو / تغییر شکل (K)

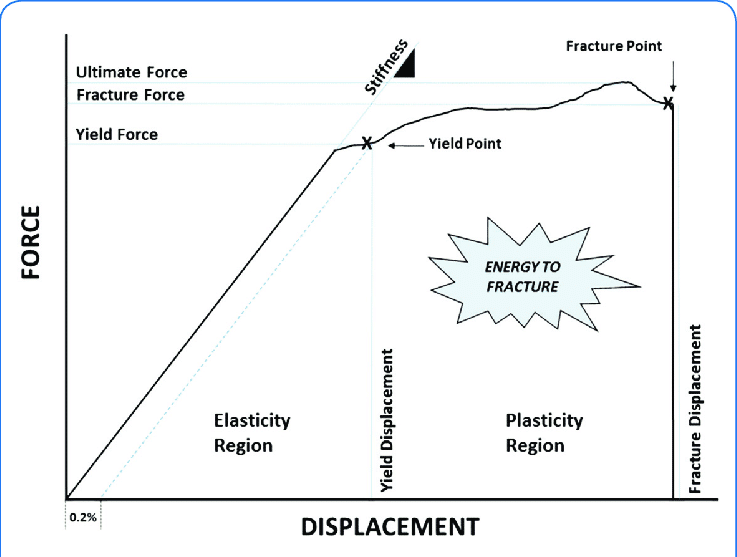

در یک سیستم الاستیک با یک درجه آزادی (SDOF)، شیب اولیه منحنی نیرو-تغییر شکل نشان‌دهنده سختی سیستم است. این مفهوم مشابه مدل یونگ (E) است که شیب اولیه منحنی تنش-کرنش را نشان می‌دهد.

انواع سختی و فرمول‌های مربوطه

سختی محوری (Axial Stiffness)

مقاومت عضو در برابر تغییر شکل در جهت محوری (فرمول (K = AE/L))

که در آن: A سطح مقطع – E مدل یانگ – L طول عضو – AE به عنوان صلیب محوری شناخته می شود.

سختی چرخشی (Rotational Stiffness)

مقاومت عضو در برابر چرخش ناشی از لنگر اعمالی (فرمول (K = M/θ))

که در آن: M لنگر اعمالی – θ زاویه چرخش

سختی جانبی (Lateral Stiffness)

1. مقاومت سازه در برابر تغییر مکان جانبی
2. در ساختمان‌ها به عنوان سختی طبقه نیز شناخته می‌شود
3. مربوط به تغییر مکان جانبی طبقه (Storey Drift) و برش طبقه

سختی پیچشی (Torsional Stiffness)

مقاومت عضو در برابر پیچش ناشی از لنگر پیچشی (فرمول (K = GJ/L))

که در آن: G مدل برشی – J ممان اینرسی قطبی – GJ عنوان صلبیت پیچشی شناخته می شود.

سختی خمشی (Bending Stiffness)

1. مقاومت تیر در برابر خمش
2. با صلبیت خمشی (EI) بیان می‌شود
3. که در آن I ممان اینرسی مقطع است

سختی برشی (Shear Stiffness)

نسبت نیروی برشی به تغییر شکل برشی

مفهوم صلبیت (Rigidity)

صلبیت به عنوان یکی از مفاهیم بنیادین در مهندسی سازه، ترکیبی جامع از خواص فیزیکی مواد و ویژگی‌های هندسی مقاطع سازه‌ای را در بر می‌گیرد. این خاصیت در واقع بیانگر ظرفیت سیستم سازه‌ای در حفظ شکل اولیه خود تحت تأثیر نیروهای خارجی است. صلبیت بالا به معنای مقاومت بیشتر در برابر تغییر شکل‌های ناخواسته و حفظ یکپارچگی سازه تحت بارگذاری می‌باشد. در طراحی‌های مهندسی، دستیابی به سطح مطلوبی از صلبیت از طریق انتخاب مواد با کیفیت و بهینه‌سازی ابعاد و اشکال مقاطع حاصل می‌شود.

یکی از کاربردهای کلیدی مفهوم صلبیت در اجرای اصل “ستون قوی-تیر ضعیف” در طراحی قاب‌های ساختمانی است. این اصل که از ارکان اساسی طراحی سازه‌های مقاوم در برابر زلزله محسوب می‌شود، بر ایجاد توازن مناسب بین سختی اعضا تأکید دارد. در این روش، با افزایش صلبیت ستون‌ها از طریق انتخاب مقاطع بزرگتر و مواد با کیفیت بالاتر، اطمینان حاصل می‌شود که ستون‌ها به عنوان عناصر اصلی باربر، در برابر نیروهای جانبی مقاومت کافی داشته باشند. در مقابل، تیرها با صلبیت کنترل‌شده طراحی می‌شوند تا در صورت وقوع زلزله، انرژی وارد بر سازه را از طریق تغییر شکل‌های پلاستیک کنترل‌شده مستهلک نمایند. این رویکرد نه تنها ایمنی سازه را در برابر بارهای شدید تضمین می‌کند، بلکه از فروپاشی ناگهانی ساختمان جلوگیری به عمل می‌آورد.

درک عمیق مفاهیم صلبیت و انواع سختی‌های سازه‌ای، مهندسان را قادر می‌سازد تا سیستم‌های سازه‌ای کارآمد و ایمنی را طراحی نمایند. این دانش به ویژه در طراحی سازه‌های بلندمرتبه و ساختمان‌های واقع در مناطق زلزله‌خیز از اهمیت مضاعفی برخوردار است. امروزه با پیشرفت روش‌های محاسباتی و مواد ساختمانی، امکان دستیابی به سطوح بهینه‌ای از صلبیت در عین حفظ کارایی و اقتصادی بودن سازه فراهم شده است. این پیشرفت‌ها زمینه را برای ایجاد سازه‌های ایمن‌تر و مقاوم‌تر در برابر انواع بارهای استاتیکی و دینامیکی هموار ساخته است.

سختی درون‌صفحه‌ای و برون‌صفحه‌ای: مفاهیم و کاربردهای عملی در طراحی سازه

برخلاف مدول یانگ که یک خاصیت ذاتی ماده است، سختی سازه‌ای به جهت بارگذاری و صفحه عمل نیرو بستگی دارد. این مفهوم را می‌توان با بررسی رفتار دیوارها به خوبی درک کرد. وقتی دیواری را در جهت طولی (بزرگترین سطح) فشار می‌دهیم، در واقع آن را در جهت برون‌صفحه‌ای (Out-Plane) تحت تأثیر قرار می‌دهیم. مقاومت دیوار در این حالت که به عنوان سختی برون‌صفحه‌ای شناخته می‌شود، نسبتاً کم است و دیوار به راحتی تمایل به واژگونی دارد.

در مقابل، وقتی نیرو به صورت درون‌صفحه‌ای (In-Plane) به دیوار وارد می‌شود (یعنی در جهت ضخامت دیوار)، سختی سیستم به مراتب بیشتر است. در این حالت، دیوار عمدتاً ممکن است تحت برش گسیخته شود، اما مقاومت قابل توجهی در برابر واژگونی از خود نشان می‌دهد. این رفتار متفاوت ناشی از تغییر ممان اینرسی در جهات مختلف است.

نکات کلیدی طراحی

1. دیوارهای برشی باید طوری قرار گیرند که بارهای جانبی به صورت درون‌صفحه‌ای به آنها وارد شوند
2. سختی درون‌صفحه‌ای دیوارها معمولاً چندین برابر سختی برون‌صفحه‌ای آنهاست
3. در زلزله‌های شدید، این طراحی باعث می‌شود دیوارهای برشی به عنوان fuse عمل کنند
4. با جذب انرژی توسط دیوارهای برشی، سازه اصلی می‌تواند با تغییر شکل‌های محدود از فروپاشی جلوگیری کند

این اصول در طراحی ساختمان‌های بلند و سازه‌های حساس از اهمیت ویژه‌ای برخوردارند. با بهینه‌سازی جهت‌گیری دیوارهای برشی و افزایش سختی درون‌صفحه‌ای، می‌توان رفتار لرزه‌ای سازه را به میزان قابل توجهی بهبود بخشید. این رویکرد نه تنها ایمنی سازه را افزایش می‌دهد، بلکه امکان کنترل تغییر شکل‌ها تحت بارهای شدید را نیز فراهم می‌کند

انعطاف‌پذیری در سازه‌ها: تعادل حیاتی بین مقاومت و انعطاف

انعطاف‌پذیری، که به سادگی معکوس سختی تعریف می‌شود، نشان‌دهنده توانایی یک سازه در تحمل تغییر شکل تحت بارگذاری است. برخلاف اعضای صلب که در برابر نیروها مقاومت می‌کنند، اعضای انعطاف‌پذیر تمایل به هم‌راهی با نیروها و تغییر شکل تدریجی دارند. این ویژگی در طراحی سازه‌ها اهمیت ویژه‌ای پیدا می‌کند.

مقایسه رفتار صلب و انعطاف‌پذیر

• اعضای صلب تغییر شکل کمی نشان می‌دهند اما در صورت شکست، به صورت ناگهانی و بدون اخطار قبلی گسیخته می‌شوند (شکست ترد)
• اعضای انعطاف‌پذیر تغییر شکل‌های بزرگتری را تجربه می‌کنند، اما قبل از شکست نهایی، هشدارهای واضحی از طریق تغییر شکل‌های قابل مشاهده ارائه می‌دهند

مثال کاربردی: رفتار درختان در طوفان

درختان تنومند با تنه‌های قطور (صلبیت بالا) در برابر باد مقاومت می‌کنند تا زمانی که ناگهان می‌شکنند. در مقابل، درختان باریک و انعطاف‌پذیر با جهت باد خم می‌شوند و اغلب از طوفان جان سالم به در می‌برند. این تمثیل به خوبی اهمیت انعطاف‌پذیری کنترل‌شده در سازه‌ها را نشان می‌دهد.

اصول طراحی بهینه

1. تعادل بین صلبیت و انعطاف‌پذیری: سازه باید به اندازه‌ای انعطاف‌پذیر باشد که بتواند انرژی زلزله را جذب کند، اما نه آنقدر که تغییر شکل‌هایش به عناصر غیرسازه‌ای آسیب بزند
2. استراتژی ترکیبی: افزایش صلبیت موضعی در عناصر کلیدی مانند دیوارهای برشی، در کنار حفظ انعطاف‌پذیری کلی سازه
3. کنترل تغییر شکل: طراحی سیستم‌هایی که تغییر شکل‌های بزرگ را در محدوده‌های مشخص و ایمن هدایت می‌کنند
4. شکست کنترل‌شده: تنظیم سیستم به گونه‌ای که عناصر غیرحیاتی زودتر از بخش‌های اصلی سازه دچار آسیب شوند

این نگرش در طراحی لرزه‌ای اهمیت ویژه‌ای دارد، جایی که انعطاف‌پذیری مناسب می‌تواند تفاوت بین فروپاشی کامل و صدمات جزیی را تعیین کند. مهندسان با درک این تعادل ظریف می‌توانند سازه‌هایی طراحی کنند که هم ایمن باشند و هم اقتصادی.

مقاومت مصالح: تعریف، انواع و اهمیت در مهندسی سازه

مقاومت (Strength) یک ماده به حداکثر تنشی اطلاق می‌شود که ماده می‌تواند قبل از گسیختگی تحمل کند. این مفهوم را می‌توان به بهترین شکل با منحنی تنش-کرنش توضیح داد. مقاومت در واقع بیانگر حداکثر توانایی باربری یک ماده است و بر اساس رفتار ماده در مراحل مختلف بارگذاری به انواع مختلفی تقسیم می‌شود.

انواع مقاومت بر اساس منحنی تنش-کرنش

مقاومت تسلیم (Yield Strength)

• نقطه‌ای که در آن رفتار ماده از حالت الاستیک به پلاستیک تغییر می‌کند
• پس از این نقطه، تغییر شکل‌های دائمی در ماده ایجاد می‌شوند
• از این مرحله به بعد، سختی ماده کاهش می‌یابد
• در طراحی‌های مهندسی، معمولاً به عنوان حد مجاز تنش در نظر گرفته می‌شود

۲. مقاومت نهایی (Ultimate Strength)

• حداکثر تنشی که ماده می‌تواند تحمل کند
• برای مواد شکل‌پذیر، معمولاً بالاتر از مقاومت تسلیم است
• در مواد ترد، این مقدار نزدیک به مقاومت تسلیم است

۳. مقاومت گسیختگی (Rupture Strength)

• تنش مربوط به نقطه گسیختگی نهایی ماده
• در بسیاری از مواد، کمتر از مقاومت نهایی است
• فرآیند کاهش مقاومت از حد نهایی تا نقطه گسیختگی را نرم‌شدگی (Softening) می‌نامند

انواع مقاومت بر اساس نوع بارگذاری

الف) مقاومت کششی (Tensile Strength)

• توانایی ماده در تحمل بارهای کششی بدون تغییر شکل دائمی
• از اهمیت ویژه‌ای در طراحی اعضای کششی مانند کابل‌ها برخوردار است

ب) مقاومت فشاری (Compressive Strength)

• توانایی ماده در تحمل بارهای فشاری
• پارامتر کلیدی در طراحی ستون‌ها و دیوارهای باربر

ج) مقاومت برشی (Shear Strength)

• توانایی ماده در مقاومت در برابر نیروهای برشی
• در طراحی اتصالات و پی‌ها از اهمیت ویژه‌ای برخوردار است

اهمیت در طراحی سازه‌ها:

درک دقیق انواع مقاومت‌ها به مهندسان امکان می‌دهد تا:

• ایمن‌ترین و اقتصادی‌ترین مصالح را انتخاب کنند
• ضریب اطمینان مناسب را در طراحی‌ها اعمال نمایند
• رفتار سازه را تحت بارهای مختلف پیش‌بینی کنند
• از گسیختگی ناگهانی سازه جلوگیری به عمل آورند

این مفاهیم پایه‌ای در کنار درک صحیح از مفاهیمی مانند سختی و انعطاف‌پذیری، مهندسان را در طراحی سازه‌های ایمن و کارآمد یاری می‌کنند.

اهمیت حیاتی سختی و مقاومت در مهندسی سازه

سختی و مقاومت دو رکن اساسی در طراحی و رفتار سازه‌ها محسوب می‌شوند که هر کدام نقش منحصر به فردی در عملکرد سازه ایفا می‌کنند:

۱. کنترل کننده اصلی تغییر شکل‌ها و جابجایی‌های سازه تحت بارگذاری
۲. تعیین‌کننده توزیع بار بین اعضای سازه‌ای (اعضای سخت‌تر سهم بیشتری از بار را تحمل می‌کنند)
۳. تأثیر مستقیم بر پایداری و فرکانس طبیعی سازه۴. عامل کلیدی در طراحی ساختمان‌های بلندمرتبه از طریق:

• استفاده از دیوارهای برشی
• سیستم‌های هسته‌ای
• ساختارهای لوله‌ای
  ۵. تعیین‌کننده موقعیت و جهت‌گیری بهینه اعضای سازه‌ای

اهمیت بنیادی مقاومت

۱. مبنای اصلی برای تعیین ابعاد و اندازه مقاطع سازه‌ای
۲. معیار انتخاب مواد و مصالح ساختمانی
۳. تضمین کننده ایمنی سازه در برابر بارهای حدی
۴. جلوگیری از گسیختگی و فروپاشی سازه
۵. تعیین‌کننده ظرفیت نهایی باربری اعضا

تعامل این دو مفهوم در طراحی بهینه:

• سختی مناسب → کنترل تغییر شکل‌های سازه تحت بارهای سرویس
• مقاومت کافی → جلوگیری از گسیختگی تحت بارهای حدی
• ترکیب بهینه → ایجاد سازه‌ای با عملکرد مطلوب در تمام حالات بارگذاری

در طراحی‌های مدرن، ایجاد تعادل دقیق بین این دو ویژگی از هنرهای مهندسی سازه محسوب می‌شود. به ویژه در مناطق زلزله‌خیز، این تعادل نقش حیاتی در ایمنی سازه و حفظ جان ساکنان ایفا می‌کند.
